Toz Boya Pişirme Fırını

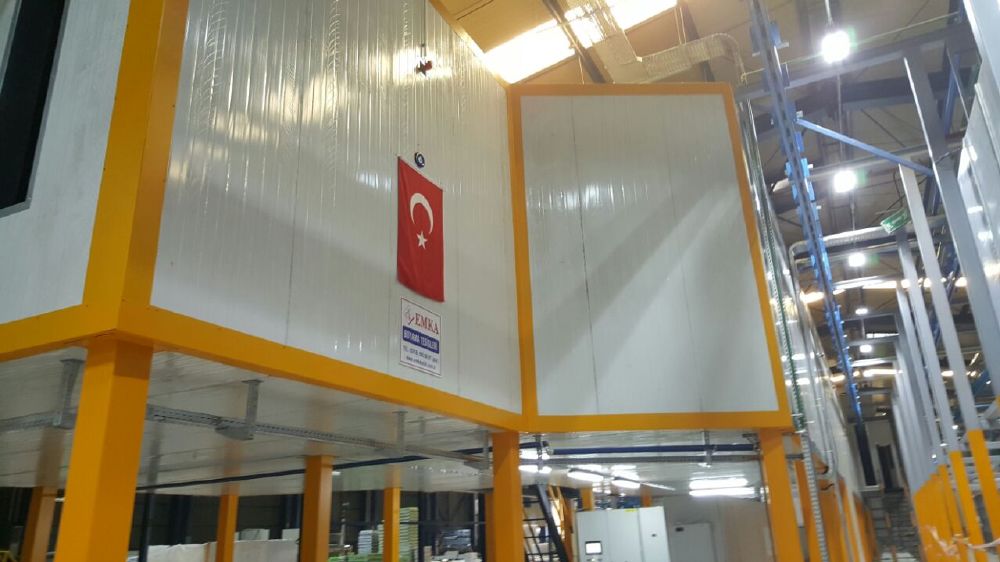

Malzeme üzerine atılan toz boyayı pişirme amaçlı bu fırınlar iki veya üç cidarlı olarak imal edilmektedir. Çift cidarlı fırın duvarları içerisinde 150 mm kalınlığında ve 110 kg/m³ yoğunluğunda kaya yünü kullanılarak ısı yalıtımı sağlanır. Üç cidarlı duvarlarda ise 150 mm kaya yünü üzerine artı olarak 50 mm kalınlığında ve 100 kg/m³ yoğunluğunda kaya yünü dolgulu sandviç panel kapatılarak fırın içerisindeki ısının dış ortam ile tamamen ısı transferi kesilir.

Toz Boya Pişirme Fırınları; Toz boyanın pişme süresi olan 20 dakika baz alınarak konveyör hızı ile orantılı bir şekilde dizayn edilir. Fırın ebatları konveyör hızı x pişme süresi (20 dk) şeklinde hesaplanır.

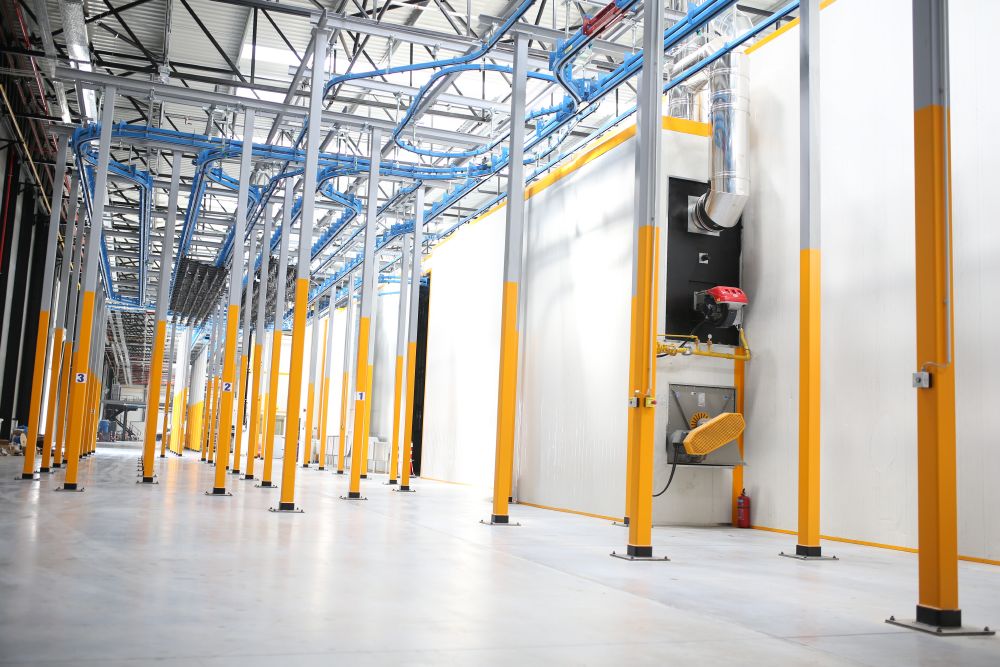

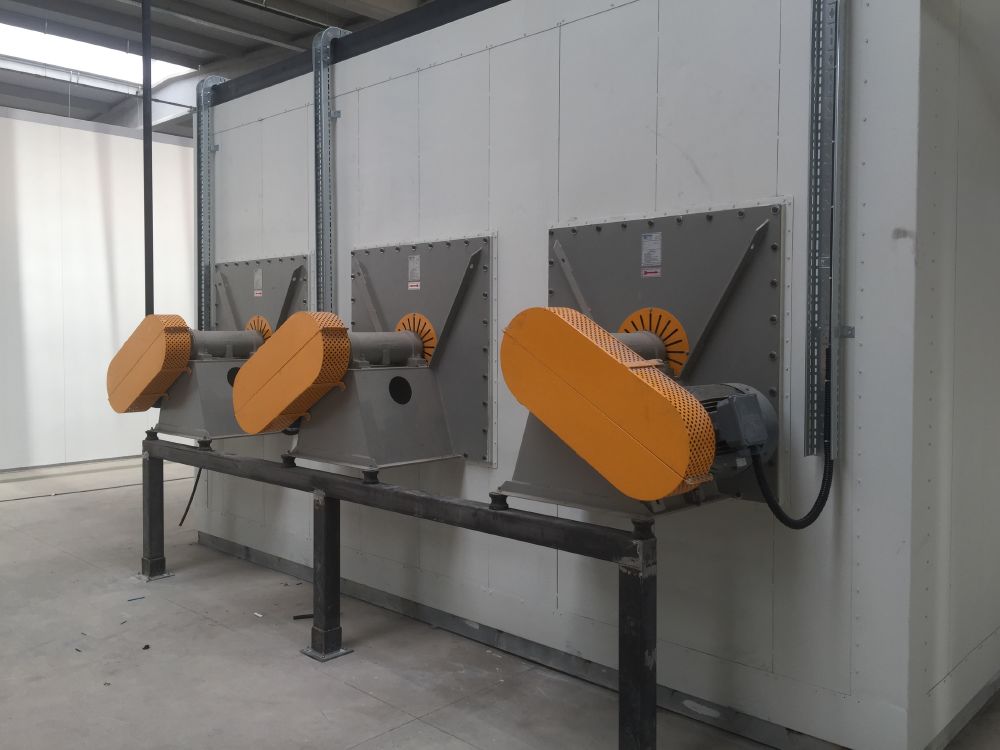

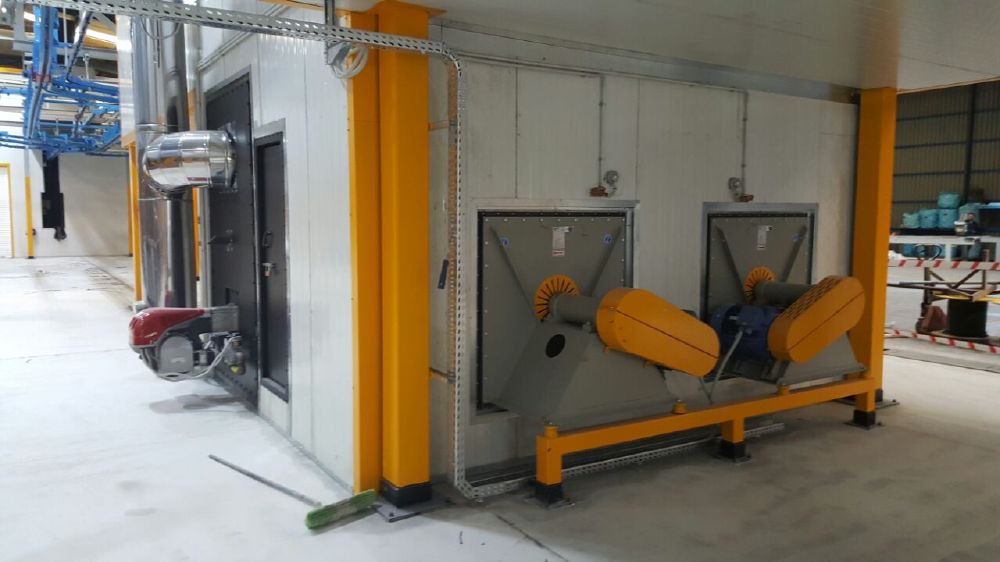

Fırın ısıtması; doğalgaz, lpg, elektrik veya katı yakıt olarak termoblok vasıtası ile gerçekleştirilir. Termoblok üzerindeki sıcak havayı hava sevk fanları alarak fırın içerisinde bulunan hava kanalları vasıtası ile içeri basar. Fırın içerisindeki bu sıcak hava çevirimi; malzeme özelliği ve kalınlığı ile orantılıdır.

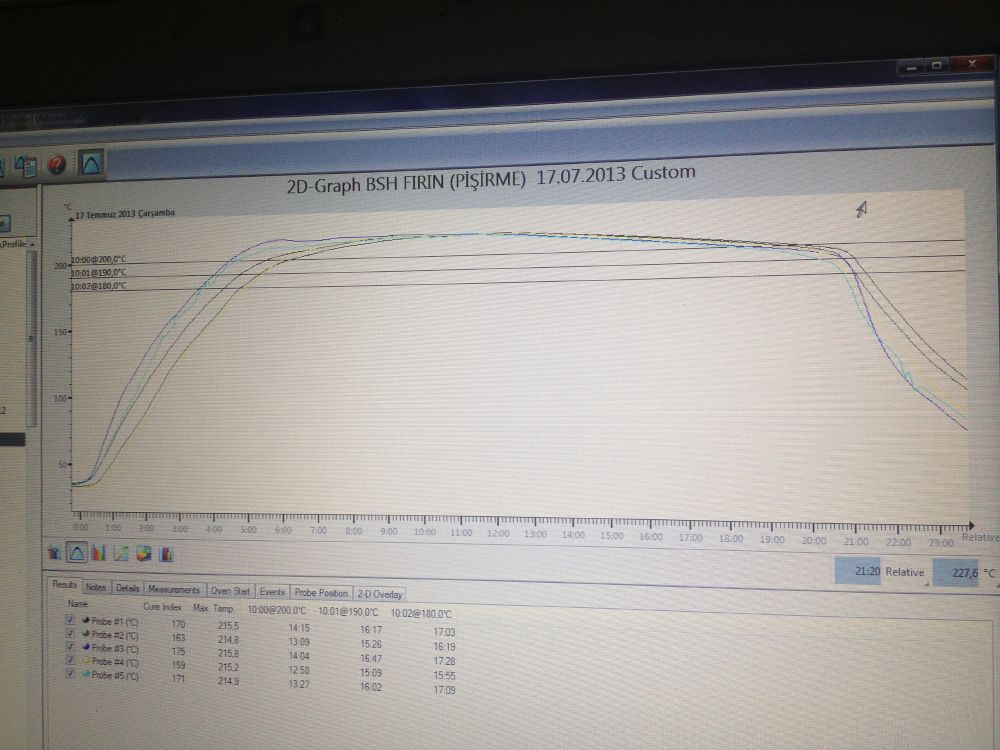

Fırın çalışma sıcaklığı; boya özelliğine bağlı olarak 180-200 °C arasında değişkenlik gösterir.

Boyanın pişme esnasında ortaya çıkan gaz, fırın üzerine konan egzost fanı vasıtası ile dış ortam bacasına egzost edilir. Bu oran; fırın kapasitesinin % 5 ini geçmemelidir (boya içeriğine göre değişkenlik gösterebilir).
