Kurutma Fırını

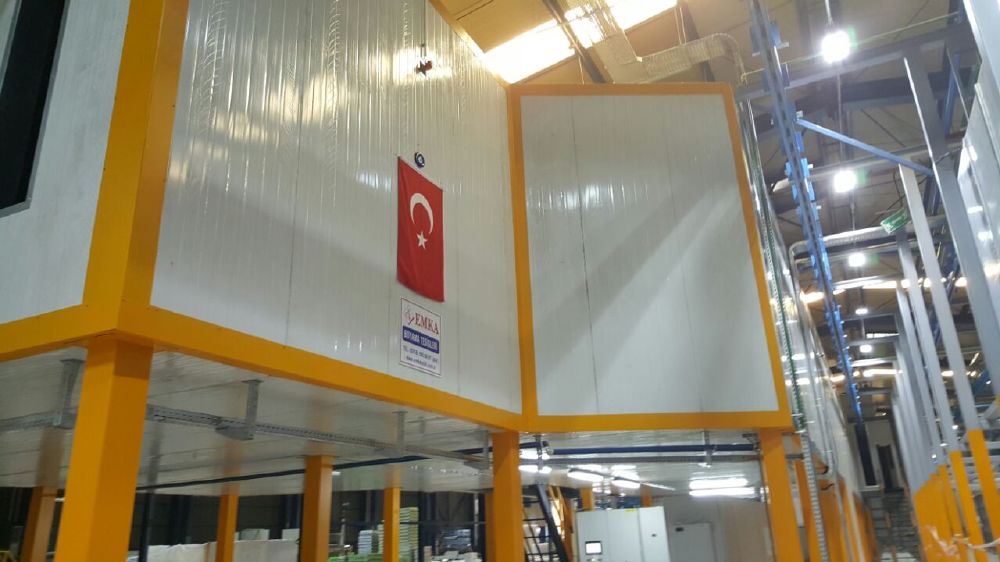

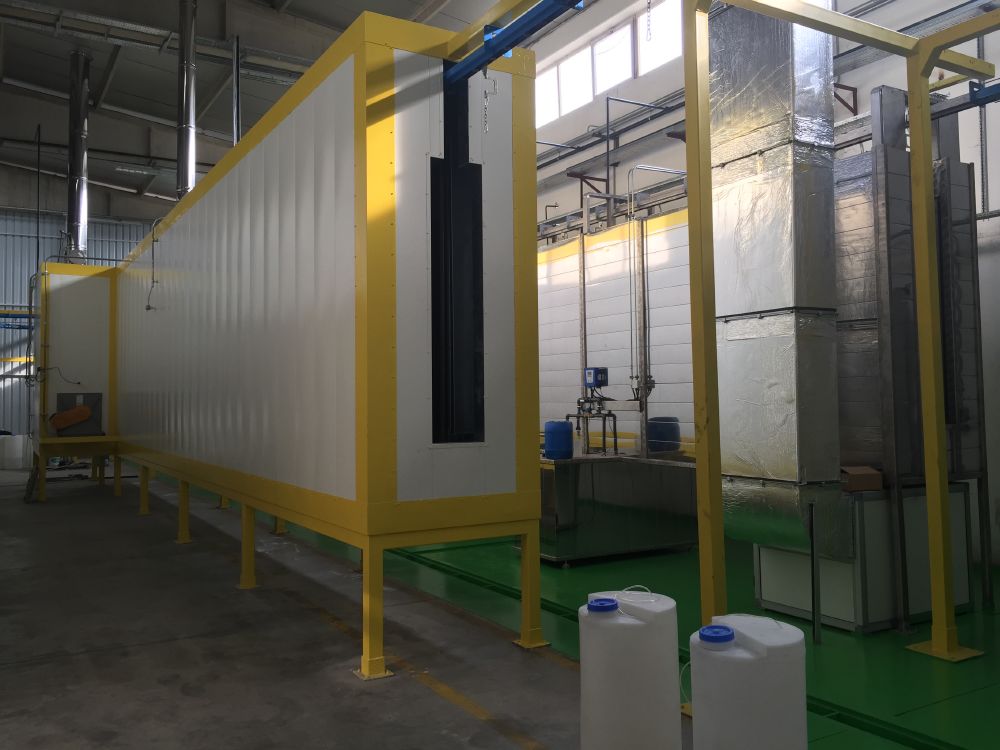

Sprey hattından çıkan malzemelerin kurutulması amaçlı bu fırınlar iki veya üç cidarlı olarak imal edilmektedir. Çift cidarlı fırın duvarları içerisinde 150 mm kalınlığında ve 110 kg/m³ yoğunluğunda kaya yünü kullanarak ısı yalıtımı sağlanır. Üç cidarlı duvarlarda ise 150 mm kaya yünü üzerine artı olarak 50 mm kalınlığında ve 100 kg/m³ yoğunluğunda kaya yünü dolgulu sandviç panel kapatılarak fırın içerisindeki ısının dış ortam ile tamamen ısı transferi kesilir.

Kurutma Fırınları; nem kuruma süresi olan 10 dakika baz alınarak konveyör hızı ile orantılı bir şekilde dizayn edilir. Fırın ebatları konveyör hızı x pişme süresi (10 dk) şeklinde hesaplanır.

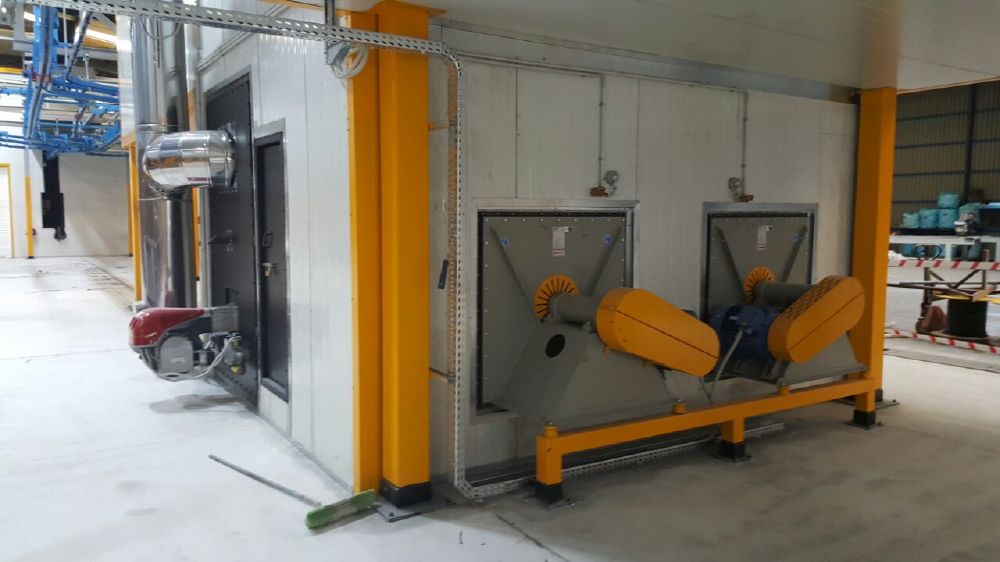

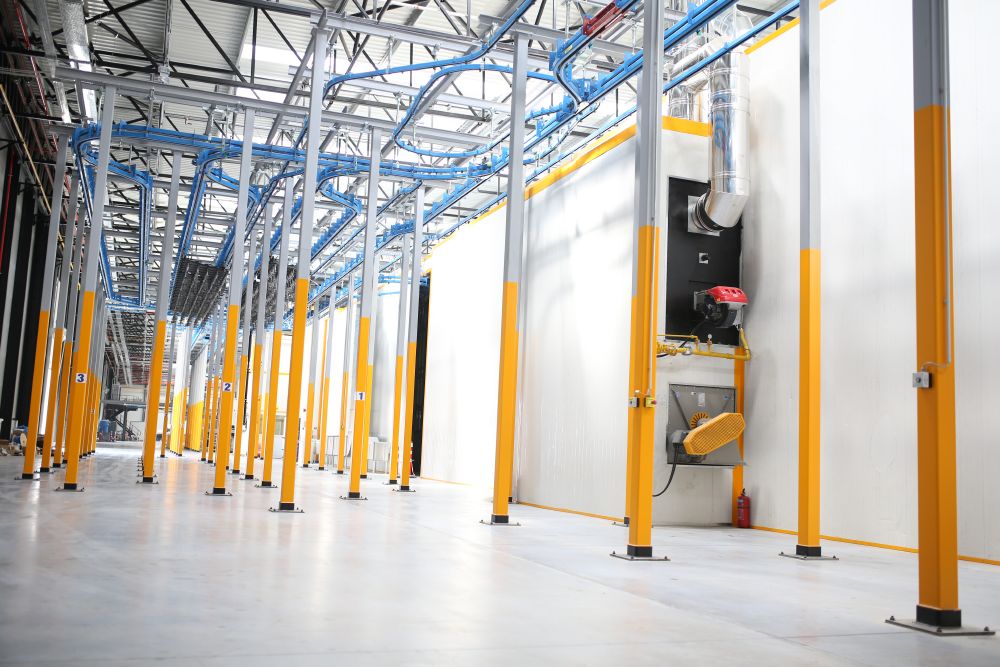

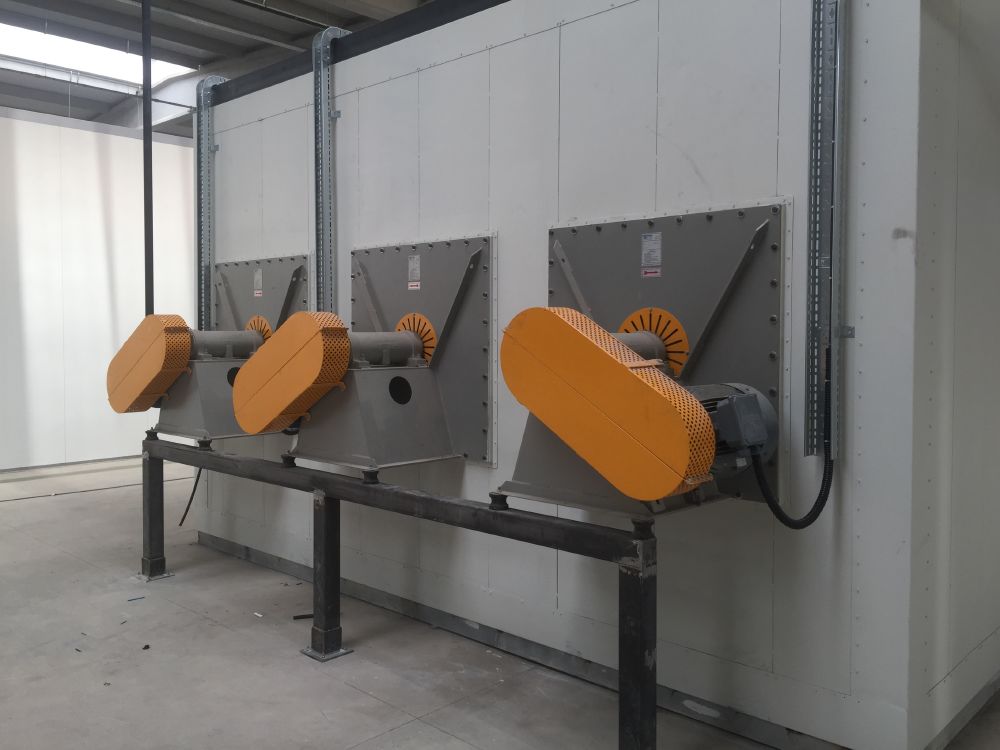

Fırın ısıtması; doğalgaz, lpg, elektrik veya katı yakıt olarak termoblok vasıtası ile gerçekleştirilir. Termoblok üzerindeki sıcak havayı hava sevk fanları alarak fırın içerisinde bulunan hava kanalları vasıtası ile içeri basar. Fırın içerisindeki bu sıcak hava çevirimi; malzeme özelliği ve kalınlığı ile orantılıdır.

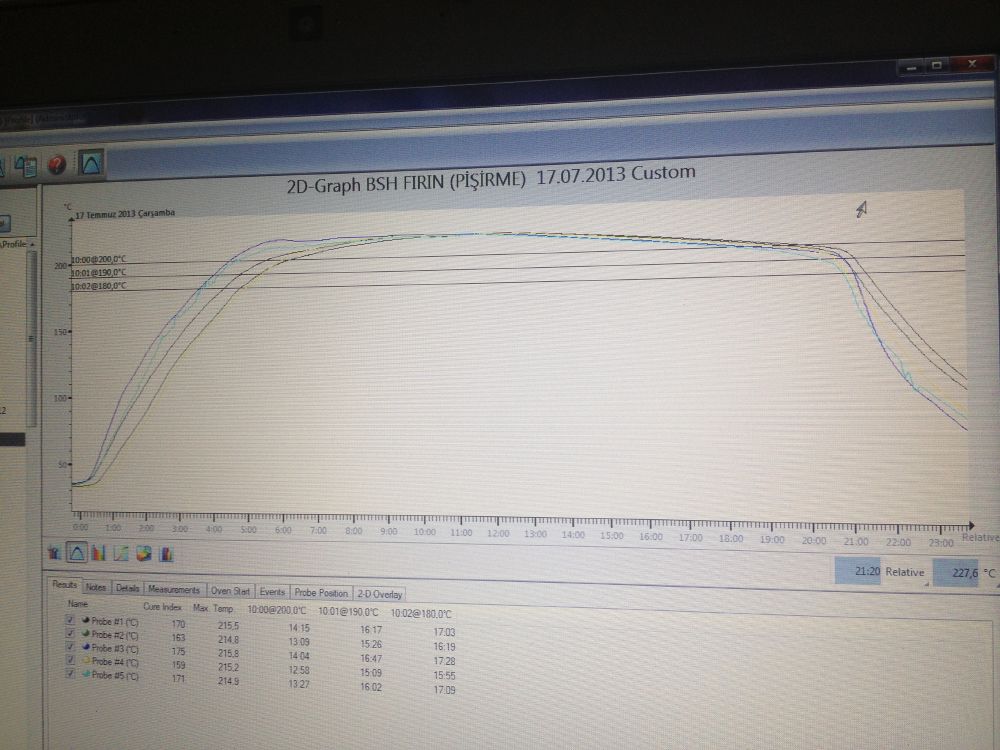

Fırın çalışma sıcaklığı; Sprey hattındaki kimyasal özelliklerine göre 80-120 °C arasında değişkenlik gösterir.

Malzeme üzerindeki nemin kuruma esnasında ortaya çıkan  buhar, fırın üzerine konan egzost fanı vasıtası ile dış ortam bacasına egzost edilir. Bu oran; fırın kapasitesinin % 5 ini geçmemeli (nem göre değişkenlik gösterebilir).
